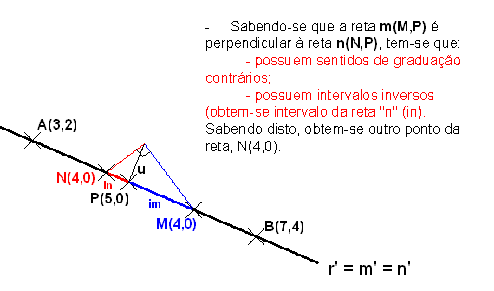

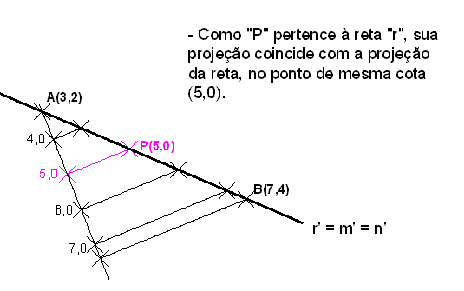

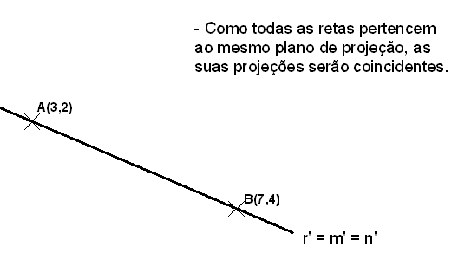

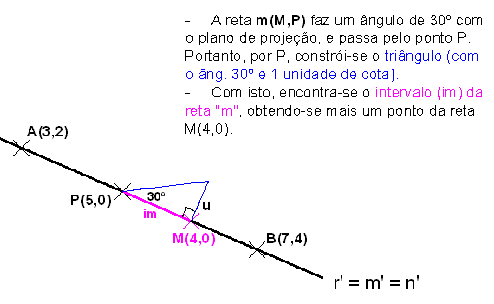

EXERCÍCIO 06) Dada a reta r(A,B) e o ponto P pertencente à mesma, pede-se achar as projeções cotadas das retas m(M,P) e n(N,P), sabendo-se que todas as retas pertencem ao mesmo plano projetante, que as retas m e n são perpendiculares e ainda que a reta m faz ângulo de 30° com o plano horizontal de projeções. A (3, 7) 3,2  B (10, 4) 7,4  P (?, ?) 5,0

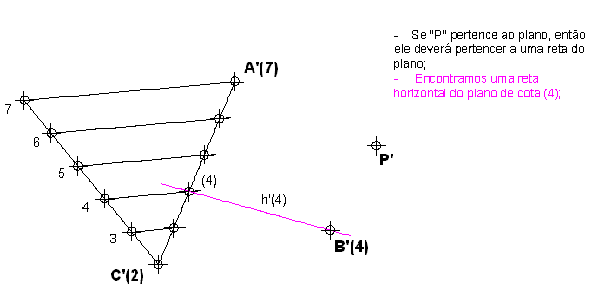

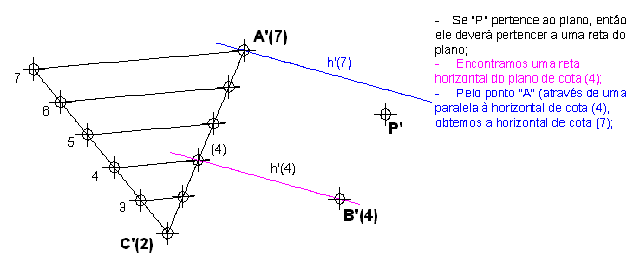

EXERCÍCIO 15) Obter a cota de um ponto P pertencente a um plano a(A,B,C), sendo dada a sua projeção.

EXERCÍCIO 16) Dado o plano a(A,B,C), pede-se:

a) a projeção cotada da reta horizontal do plano, de cota 6,0;

b) a projeção cotada da reta de maior declive do plano;

c) indicar o ângulo que o plano forma com o plano horizontal de projeções;

d) a projeção cotada da reta interseção do plano a com o plano horizontal de projeções (traço do plano).

A (3, 7) 3,0  B (8, 2) 8,0  C (14, 5) 5,0

ATENÇÂO!  Para a obtenção do ângulo que o plano forma c/ o plano de projeção, observar que o prof. utilizou 4 unidades de cota, ou seja, u=4.

Vocês utilizem 1 unidade de cota, como estão acostumados utilizar em sala!!!!
